３  装置のクラス分け（続き）

３．８  クラスの決定（クラス分けフロー）

クラスの決定は、JIS C 6802 (2004)に基づき行われる。（図３−９）

レーザ製品は、製造後のあらゆる時点において動作可能な放射パワーと波長のすべての組合せを考慮して、クラス分けをしなければならない。この手続きによって、適切なクラスに割り当てられる。

（１）AEL算出

光無線装置では、レーザ放射は繰返しパルス又は変調光となるため、出力パワーの測定に対する要求事項は次に述べるａ）〜ｃ）の３項目あり、その中で最も厳しいものを用いて適切にAELを決定しなければならない。

a)	パルス列内のどの単一パルスからの露光も、単一パルスに対するAELを超えてはならない。パルス幅の異なるパルスを含む場合、同じパワーの単一パルスでも持続時間が長い単一パルスの結果を選択し、その露光時間を適用する。（より厳しい条件となる）

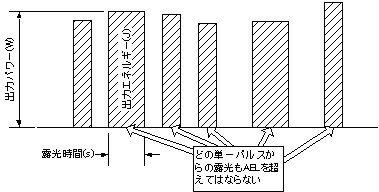

	図３−５  単一パルスによる要求
b)	放出持続時間Tのパルス列の平均パワーは、放出持続時間Tの単一パルスに対して、規定したAELに対応するパワーを超えてはならない。光無線装置の場合、放出持続時間Tは100秒となる。露光時間をt=100秒としてAELを求める。
	図３−６  平均露光による要求
c)	パルス列内のパルスの平均パルスエネルギーは、単一パルスのAELに補正係数C5を乗じた値を超えてはならない。振幅が変化する繰返しパルスが使用される場合には、それぞれの振幅をもつパルスごと、及びパルス列全体に対しての評価を行う。

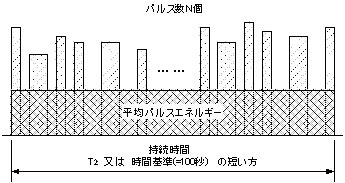

	図３−７  複数パルスによる要求
	AELtrain = AELsingle×C5
	AELtrainは、パルス列中の任意の単一パルスに対するAEL AELsingleは、単一パルスに対するAEL C5 = N -0.25

表３−２  Nを決定する持続時間

波長	Nを決定する持続時間
400 nm〜1400 nm	T2又は適用する時間基準(=100秒)のうちどちらか短い方
> 1400 nm	10秒

複数のパルスがT_i 時間（表3-3参照）内に現れる場合には、それらのパルス群を単一パルスとみなしてNを決定する。また、個々のパルスのエネルギーを加算してT_i のAELと比較する。 ただし、個々のパルス持続時間は10^-9秒よりも長いことが条件である。

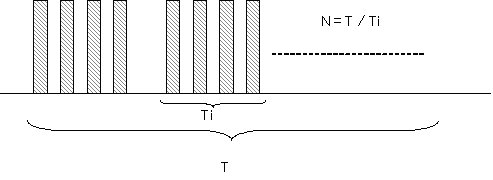

図３−８  Nの決定

表３−３  単一パルスとみなすパルス群の時間幅T_i

波長λ(nm)	Ti（s）
400 <λ<1050	18×10-6
1050<λ<1400	50×10-6
1400<λ<1500	10-3
1500<λ<1800	10
1800<λ<2600	10-3
2600<λ<106	10-7

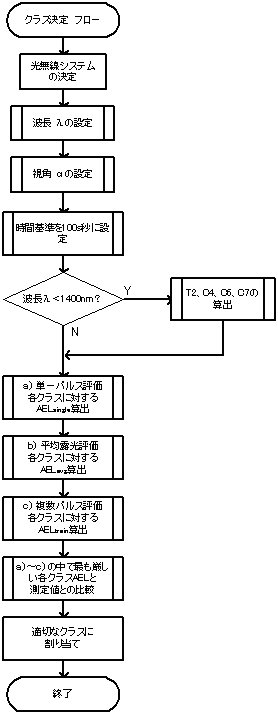

図３−９  クラス分け決定フロー
