4.2 屋外光伝送装置の配線構成

屋外光伝送装置と屋内の通信設備との接続構成、電源接続構成に関して記述する。
以下の例では、LAN設備との接続として記述する。

4.2.1 配線構成例

通常、屋外光伝送装置と屋内の通信設置を接続するケーブルは、１本のケーブルではなく、保守性を考えて、配線ボックス経由で複数のケーブルに分けて配線する。

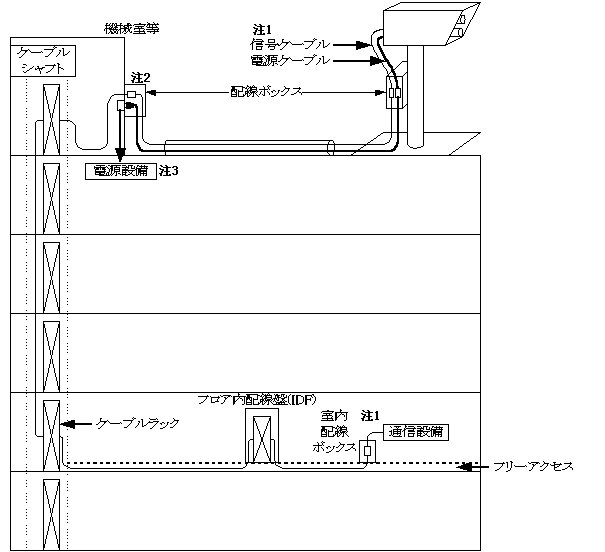

図 4-4 配線構成例

以下では、各々の個所における留意点を記述する。

4.2.2 配線構成の留意点  （図4-4　配線構成例を参照）

(1) 屋外光伝送装置、屋内通信設備と配線ボックスとの配線ケーブル（注１）

屋外光伝送装置、屋内通信設備と近傍の配線ボックスとのケーブルは短く（又は整理）し、通行等によって切断されないようにする必要がある。なお、配線ボックス内でのケーブル接続は、はんだ付け・融着等の固定的な方式ではなく、ケーブル断時に容易に交換できるコネクタ接続とする必要がある。

(2) 屋内引き込み配線ボックス（注２）

屋外から屋内に引き込みを行う個所（配線ボックス等）においては、信号ケーブル、電源ケーブルの落雷対策を講じておく必要がある。

(3) 電源設備

電源設備は、落雷対策と共に、漏電対策が講じられていることを確認しておく必要がある。

その他、配線に関連する留意点を下記に記述する。

�@	ケーブル・配管には、難燃性のものを使用する。
�A	部屋・階をまたぐ場合、防火壁を設ける。
�B	屋外設置の配線ボックスは、防塵・防水対策を設ける。
�C	装置のフレーム・アースを取る。 接地抵抗は、10Ω以下とすべきである。
�D	信号線の対接地絶縁抵抗は、1ＭΩ以上とすべきである。
