3.3  雲台と架台

�@ 雲台：

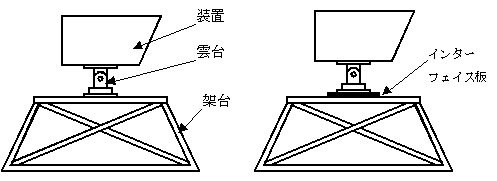

	光無線装置と架台との連結に用いられ、角度調整機構により装置の光軸を調整することができる。また、雲台と架台の間にインターフェイス板を介して取り付けされる場合もある。
図 3-8
�A 角度調節機構：
	光軸の合わせ込みを行うため，微調機能と固定機能が必要である。 パン･チルトの２軸角度調節が可能であること。 各角度調節に対して微動調節が可能であること。

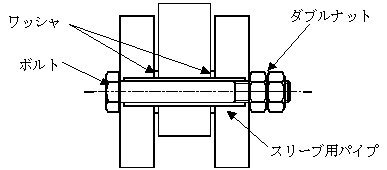

＜中心軸構成例＞

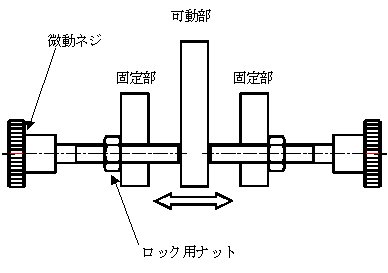

＜微動部分構成例＞
	図 3-10
�B　雲台と架台との接続：下案を推奨する

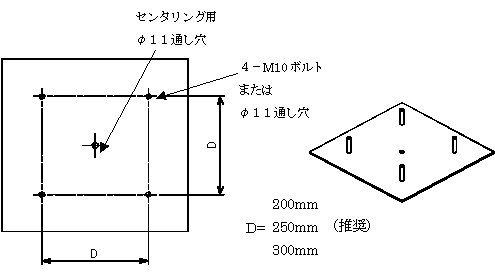

	架台との接続はM10ボルト4点固定にて行われる。 中央にはセンタリング用の穴を設ける。 取り付けピッチは 200mm、250mm(推奨)、300mm とする。 雲台に上記の取付けができない時は、インターフェイス板を介して設置固定してもよい。
	図 3-11

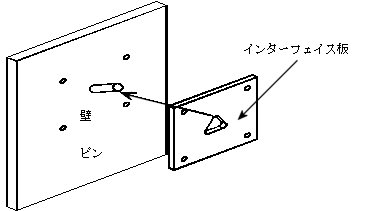

	また、インターフェイス板を壁等の垂直な面に取り付ける場合は、中央に下図のような三角状の加工穴を設けてもよい。これは、壁から出たピンに引っかけて落下しないようにするためである。
	図 3-12
