屋外光無線通信システム導入ガイドライン-コンパクト版

◆◆   はじめに   ◆◆

第1章 屋外光無線の概要	第2章 利用事例	第3章 伝送品質	第4章 設置
第5章 インタフェース	第6章 レーザ・LEDの安全	補足 I カタログ仕様	補足II 推奨MIB

第３章  伝送品質

屋外光無線装置の伝送品質は、以下で説明する当該機器の伝送距離並びに稼働率を持って定義する。そして、その表記においては、基準地域（東京）における過去１０年間の気象データをもとに期待できる通信の稼働率となる統計的な視程距離を算出し、これに見合った形式で各光無線機器の伝送距離表現を行なうことをＩＣＳＡ標準として推奨する。

伝送距離と稼働率の定義および気象データにおける視程距離の累積確率の関係は次の通りとする。

3.1　伝送距離

定義：一定の稼働率を確保できると期待できる距離
ＩＣＳＡ標準としては下記の基準を推奨する
　　　　標準距離：稼働率 99.9% 以上を基準地域（東京）において期待できる距離
　　　　最大距離：稼働率 99.5% 以上を基準地域（東京）において期待できる距離
        最小距離がある場合は明記する。 例：100〜1000m　標準 500m

3.2　稼働率

定義：年間を通じて終日稼働する場合に所定品質で回線が維持される割合
    (1) BER（Bit Error Rate）ベースでの測定／ITU-Tに準じた定義
    (2) 使用目的に合致した個別の定義　
の２通りをＩＣＳＡ標準とする。

(1)の説明：	１秒間におけるBERが1×10−３を越える時間をSES（Severely Errored Second）として、SESが連続して10秒以上継続する時間を不稼動時間とし、以下の式で稼働率を計算する。
	稼働率(%)＝100−不稼動率(%)     不稼働率(%)＝（不稼働時間／年間総時間）×100
(2)の説明：	使用目的たる通信を行なうに当たり、要求される通信品質を満足しうる時間率とする。基本的に時間は年間を通じた終日稼働を前提とする。使用条件と品質を明記する。
BER：	単位時間当たりの全伝送ビット数に対する符号誤りの割合。従来の低ビットレートの伝送システム設計上では単位時間は長時間とされているが、高速IP回線を前提とした本案では、1×10−９を計測できる時間以上の長さとする。
ITU-T：	国際電気通信連合-電気通信標準化部門

3.3 補足

稼働率は気象データにおける視程距離の累積確率[1]から、個々の装置が伝搬路上で許容できる光波減衰量を元に算出される。ただし、鳥の通過やシンチレーション[2]等によるバーストエラー[3]、装置の設置条件に起因する制約（太陽光の影響等）は計算対象外とする。

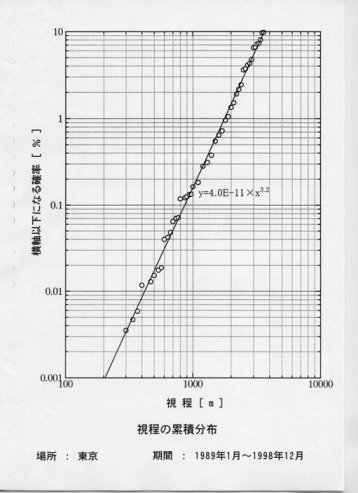

[1] 視程：気象台で観測されるデータの一種で水平方向の視認可能距離 屋外光無線通信においては、降雨や雪、霧など様々な気象条件が存在し、光波減衰はそれらの複合したものとなる。そこで、従来から見通し可能距離（対象物体からの光が観測者に届く距離。霧や雨で散乱・吸収が大きくなると遠くまで見えない→光波減衰量が大きい。）、すなわち視程は光波減衰量との間に相関があることが示されていた。このことは、ＩＣＳＡをはじめ各機関で行なわれた実験データからも裏付けられている。(http://www.icsa.gr.jp/) そこでＩＣＳＡ標準としては、東京における視程データ(図3-1)を稼働率算定のための標準資料とする。 この視程の累積確率から、式�@で与えられる光波減衰量を元に個々の装置の所定距離による稼働率が計算される。         σ＝１３／Ｖ　(dB/km)　-----�@ 　　Ｖ：視程距離 (km) 　　　  本計算式の適用は、現状では0.8μm帯の波長域までにとどめる。 　　　　稼働率算出上、他の評価式を適用する場合はその旨を明記する。 ［参考資料］ 図3-1は、1989年から1999年までの10年間、東京気象台で観測した視程の累積分布確率を示したものである。この図から、稼働率99.9%以上を確保するためには、視程距離が約800mで動作できることが光無線装置に求められる。 例えば、ICSA標準距離1kmと明記する光無線装置は、視程距離約800ｍとなる減衰（16.2dB）を許容できるシステムマージンを有する必要があり、500mの装置ならば、8.1dBのシステムマージンを要する。

システムマージン： メーカー推奨の設置条件での伝搬路で所定伝送品質を維持できる光波減衰量。

[2] シンチレーション： 大気中の気体塊の揺動によりもたらされる光波屈折率変動に伴う受信点での受信強度変動。伝送 距離や設置環境や気象条件によって大きく変動するが、概して温度変化が大きい晴天時に大きくなり雨等の悪天候下では小さくなる性質がある。 従って、個々の装置が想定している使用環境下では使用上支障の出ることはない。 [3] バーストエラー： 一連のデータ列中に連続して存在する複数ビットのデータ誤り。BERとしては悪い値となるが、TCP/IP通信上では頻度が高くない限り、影響は少ない。

3.4　光無線装置を用いた回線設計例

(1)	設置予定地域の累積視程分布確率を求めるデータは、(財)気象業務支援センターから入手可能（地上気象観測原簿データ）である。ただし、本データは気象台または測候所でのみ測定されているので、非該当地区では最寄りの地区からの推定とする。
(2)	光無線装置のシステムマージンを確認 所用距離にて設置した場合、光無線装置の伝送路上で許容される光波減衰量（マージン）を確認する。窓越しの場合、窓ガラスによる減衰を考慮する。
(3)	視程の累積分布確率と光無線装置のシステムマージンから推定稼働率を計算

	例1：	システムマージン＝20dBの装置を1.5kmの距離で運用した時の推定稼働率
		許容される減衰量は 20/1.5＝13.3 dB/km 限界視程距離(Vm)は減衰量の評価式�@に当てはめ、13.3＝13/Vmより        Vm＝0.97km　となる。 そして、視程の累積分布確率から当該地域での視程が970m以下になる確率を求める。東京の場合は、先の参考資料から不稼働率は約0.13%程度となる。
	例2：	不稼働率が0.05%以下と推定される距離を求める。
		東京の場合、先の参考資料から、視程距離の累積確率が0.05%以下となる視程距離は、約700mとなる。したがって当該光無線装置には、700mまでの視程距離が確保できている場合、正常に通信できる性能が要求される。すなわち�@式から13/0.7=18.6(dB/km)の減衰量を許容できるシステムマージンが必要となる。距離1kmで運用する場合には18.6dB、500mの距離では9.3dBのシステムマージンが必要となる。
	（注）	ここで示す稼働率はあくまで推定期待値であり、当該光伝搬区間の地域的気象条件を含むものでないことに留意されたい。特に観測点から離れた地点や、山間部など気象状態が不安定な地点では必ずしも該当するものではない。
