June 15, 2001

屋外光無線通信システム導入ガイドライン

◆◆   目    次   ◆◆

まえがき	第１章  屋外光無線の概要	第２章  伝送品質
第３章  機械インターフェイス	第４章  電気インターフェイス	第５章  仕様表現

5.4 接続設備

5.4.1　接続機器群による屋外光伝送装置の分類

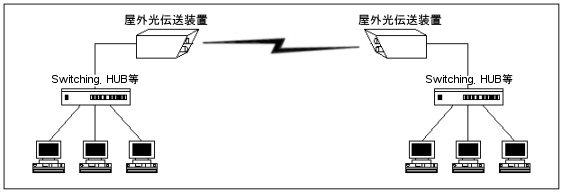

(1) LAN接続 屋外光伝送装置

・接続イメージ

図 5-1

・接続形式の定義

IEEE802.3（Ethernet系）を中心とするLAN接続の分類です。

★ATM接続は、WAN接続の分類とします。
★光リピータとしての接続は、光ファイバリピータの分類とします。

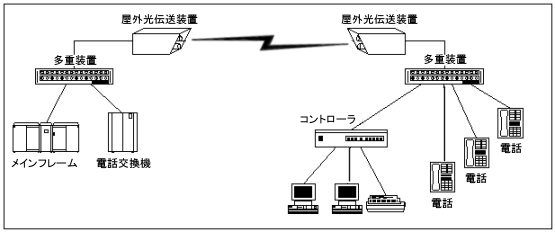

(2) WAN接続 屋外光伝送装置

・接続イメージ

図 5-2

・ 接続形式の定義

WAN（シリアル接続や高速デジタル専用線等のデジタル伝送）の接続の分類です。

★ 光リピータとしての接続は、光ファイバリピータの分類とします。

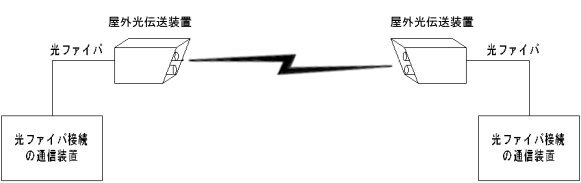

(3) 光ファイバ リピータ接続 屋外光伝送装置

・ 接続イメージ

図 5-3

・接続形式の定義

光ファイバ接続で、光無線装置は、光リピータとして動作する接続の分類です。本分類の光無線装置は、光ファイバ上の光仕様（波長、信号レベル等）の制約を受けるのみで、伝送されるデジタル信号等のプロトコルの制約を受けない仕様となります。

(4) その他製品接続の屋外光伝送装置

上記 ３種類に当てはまらない光無線装置の場合、『その他の通信設備接続』の分類と なります。

★	同一の光無線装置モデルで、内蔵ボード交換等により、複数の電気インターフェイスに対応できる場合、『その他』の項に、"モジュール交換にて対応"等を記述して下さい。 ただし、別装置によりインターフェイス変換を行う（LANのメディアコンバータ等）場合は、除いて下さい。
